產品簡介

　　KP1耐酸（suān）膠泥由KP1耐酸粉料和水玻（bō）璃組成,具有（yǒu）獨特的泡脹性及較好的化學穩定性,既耐各種強酸介質,又耐各種（zhǒng）稀酸介（jiè）質,對有機溶劑及酸性鹽類、雙（shuāng）氧水等氧化性介質（zhì）都（dōu）有（yǒu）良好（hǎo）的防（fáng）腐性能，同時具有較好的抗（kàng）水性。KP1耐酸膠泥是經分析進口HB膠泥和其它國產矽質（zhì）膠泥研製生（shēng）產所得，是（shì）一種（zhǒng）價廉物美的耐溫、耐壓、耐酸的預應力膠泥。

產品用途

　　KP1耐酸膠泥廣泛應用於石油、化工、冶金、農藥、食品、紡織、發酵水解、酸洗等工業部（bù）門的反（fǎn）應釜、水解鍋、蒸（zhēng）煮鍋、貯罐、塔、地溝、地（dì）坪、電解槽、槽車等防腐（fǔ）蝕工程搪砌（qì）襯裏（lǐ）和混凝土澆注。

KPI耐酸灰品質指標

　　1外觀：粉狀、淺灰色（sè）、無硬塊、無雜質；

　　2水分：<0.3；

　　3固化劑含量：6.5±0.5%；

　　4容量：大約1.42g/cm3

化學及物（wù）理性能

　　1KPI耐酸膠泥對（duì）各種濃度介質的耐腐蝕化學（xué）性能。

　　2物理性能

　　KPI耐酸膠泥，調配均勻後應在30分鍾內施工，施工硬化後的膠泥經7天保養（20℃±2℃），酸化處理後，其物理性能可達到下列指標：

　　耐壓強度（dù）：﹥ 35Mpa              抗折強度：﹥ 3.0Mpa

　　粘合強度：﹥ 3.0Mpa             吸 油 率：﹤8%

　　收 縮 率（lǜ）：﹤4.8‰               泡 脹 率：約0.43‰

　　彈性模量：約1.96×104           耐 溫 性：﹤700℃

　　熱膨脹分（fèn）數：約5.9×108（50℃-200℃）

KPI耐酸膠泥（ní）的調製

　　用KPI耐酸灰（含固化劑）與水玻璃按2.4-2.6：1（重量化）調製膠泥。具體操作方法；將（jiāng）稱取好的KPI耐酸灰（含固化劑（jì））倒入預先稱好的水玻璃中，進行充分（fèn）攪拌，直至調和均勻為止，用攪拌機調和需2分鍾左（zuǒ）右，人工調（diào）和為3-5分鍾。

　　調好的膠泥會在大約30分鍾（zhōng）左右凝固（50℃），故每次調劑量不得超過30分鍾內使用（yòng）的數量，調製好（hǎo）的膠泥稠度應達到295±10（瀝（lì）青針測定儀）。

　　水玻璃的規格要求：模數：2.6-2.8；波美度：42-46Be

　　搪砌使用現場溫（wēn）度：20℃-35℃

耐酸膠泥施工後的保養及酸處理（lǐ）

　　KPI耐酸膠（jiāo）泥搪砌（qì）的各種耐酸襯裏必須在溫度高於15℃的環境中幹燥、保養14天以上，或在溫（wēn）度20℃-35℃的環境中保養（yǎng）5-7天。養護後進行刷酸處理：用33%酒精鹽酸溶液（濃鹽酸（suān）：酒精：1：3容積（jī）比）連續刷灰縫二遍。

KPI耐酸沙漿和KPI耐酸（suān）混凝土

　　KPI耐酸沙漿和KPI耐酸混（hún）凝土是在KPI耐酸膠泥（ní）的基礎（chǔ）應用和發展起來的（de）耐酸耐熱（rè）係列產品，其耐酸腐蝕化學性能和（hé）KPI耐酸膠泥相同，並具有較高的機械性能和較好的化學穩定性。

　　KPI耐酸沙漿（jiāng）和KPI耐酸混凝土，適用於地坪、槽罐、花崗石麵等耐酸防腐工程，具有良好的耐水性（xìng）和抗滲性。

　　其配（pèi）合比和物理力學性能見表1和表2

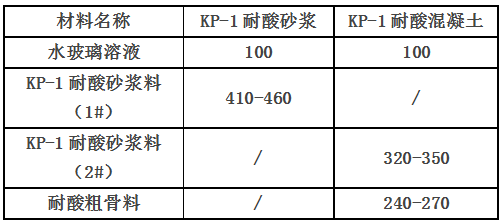

　　表1  KPI耐酸沙漿、耐酸混凝土的（de）材料配合比

　　注：1、KPI砂漿料2#專為混凝土所用：

　　2、粗骨料可根據工（gōng）程需要進行選擇，並可按照用戶要求的粒度提供；

　　3、KPI砂漿（jiāng）1#、2#均已包括有固化劑；

　　4、表格中的配（pèi）比，客戶也可根據工程需（xū）要作調（diào）整（zhěng）。

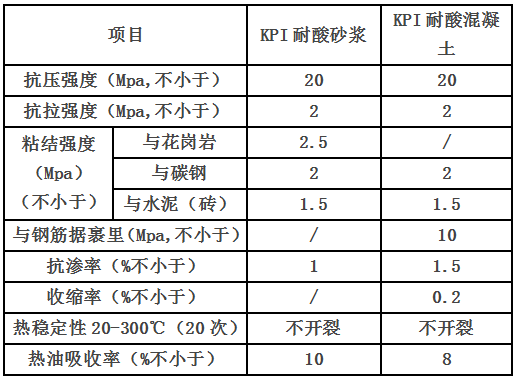

　　表2 KPI 耐酸砂漿、KPI耐酸混凝土的物理力學性能（néng）
